| 流量阀系列 |
| 包括LF型节流阀、LDF型单向节流阀、Z2FS10型叠加式双单向节流阀、叠加式单向节流阀和KF型压力表开关等 |
|
欲知更多LF、LDF、KF系列新产品
请咨询锦湘液压-邵阳液压上海特约经销：伍主任 021-66363744，13917060739

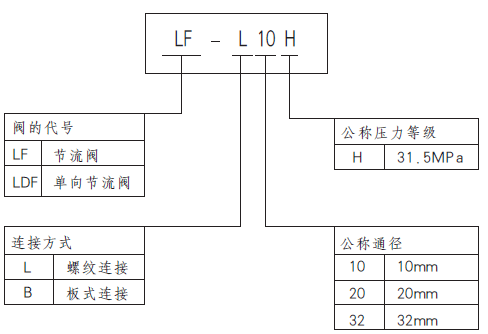

LF、LDF系列说明
|
LF节流阀系列技术参数
TECHNICAL SPECIFICATION OF VALVES |
| 名称 |
型号 |
公称压力MPa |
公称流量L/min |
重量kg |
| 节流阀 |
LF-L10H |
31.5 |
40 |
4 |
| LF-B10H |
31.5 |
40 |
5 |
| LF-L20H |
31.5 |
100 |
6.5 |
| LF-B20H |
31.5 |
100 |
8 |
| LF-L32H |
31.5 |
200 |
14 |
| LF-B32H |
31.5 |
200 |
15 |
LDF节流阀系列技术参数
TECHNICAL SPECIFICATION OF VALVES |
| 名称 |
型号 |
公称压力MPa |
公称流量L/min |
重量kg |
| 单向节流阀 |
LDF-L10H |
31.5 |
40 |
4.3 |
| LDF-B10H |
31.5 |
40 |
5.5 |
| LDF-L20H |
31.5 |
100 |
7 |
| LDF-B20H |
31.5 |
100 |
9 |
| LDF-L32H |
31.5 |
200 |
15 |
| LDF-B32H |
31.5 |
200 |
18 |
-------------------------------------------------------

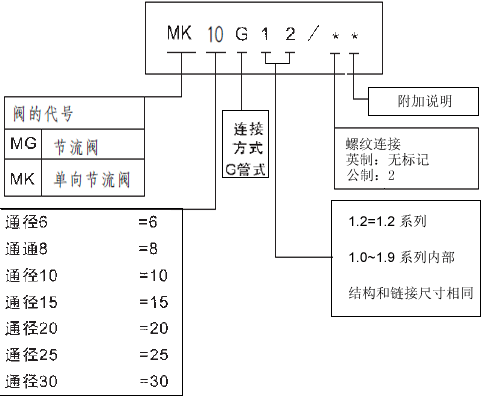

MG、MK节流阀/单向节流阀系列说明
-------------------------------------------------------
Z2FS10叠加式双单向节流阀系列说明
1、Z2FS：叠加式双单向节流阀
2、10：通径
3、A、B腔节流
A：A腔节流
B：B腔节流
4、调节型式
32：带刻度可锁旋钮
5：带刻度和内六角的心轴
7：带刻度旋钮
5、表示系列
3X：30-39系列
（30-39系列内部结构和连接尺寸相同）
6、带两个单向节流阀
无标记：进口或出口节流
A-3X/S：A腔进口节流
B-3X/S：B腔进口节流
A-3X/S2：A腔出口节流
B-3X/S2：B腔进口节流
7、密封
无标记：丁腈橡胶
V：氟橡胶密封
8、表示附加说明
-------------------------------------------------------
Z2FS16型3X叠加式双单向节流阀系列说明
1、Z2FS：叠加式双单向节流阀
2、16：通径
3、表示系列
3X：30-39系列
（30-39系列内部结构和连接尺寸相同）
4、带两个单向节流阀
S：进口节流
S2：出口节流
5、密封
无标记：丁腈橡胶
V：氟橡胶密封
6、表示附加说明

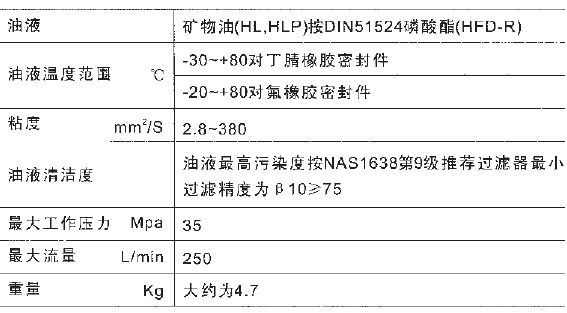

技术参数：
-------------------------------------------------------
Z2FS22型3X叠加式双单向节流阀系列说明
1、Z2FS：叠加式双单向节流阀
2、22：通径
3、表示系列
3X：30-39系列
（30-39系列内部结构和连接尺寸相同）
4、带两个单向节流阀
S：进口节流
S2：出口节流
5、密封
无标记：丁腈橡胶
V：氟橡胶密封
6、表示附加说明

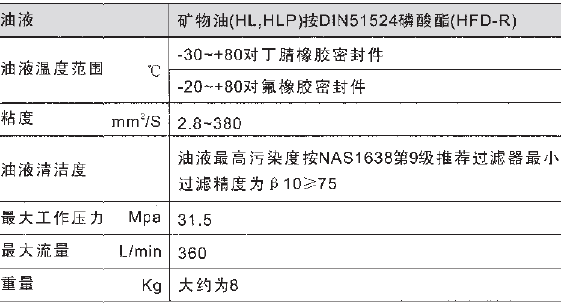

技术参数：
-------------------------------------------------------

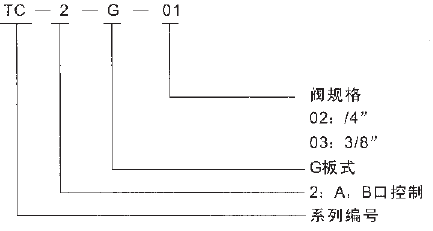

TC型叠加式单向节流阀系列说明

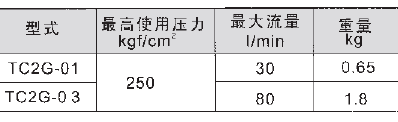

技术参数：
-------------------------------------------------------
MTCV型叠加式单向节流阀系列说明

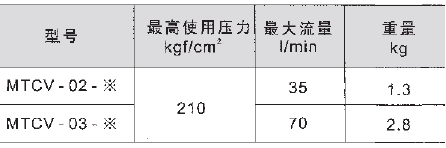

技术参数：
-------------------------------------------------------

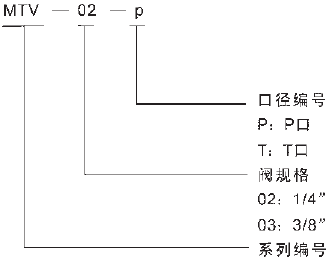

MTV型叠加式节流阀系列说明

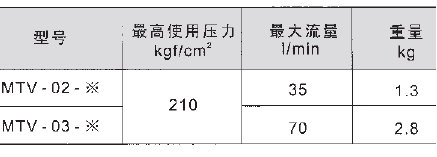

技术参数：
-------------------------------------------------------

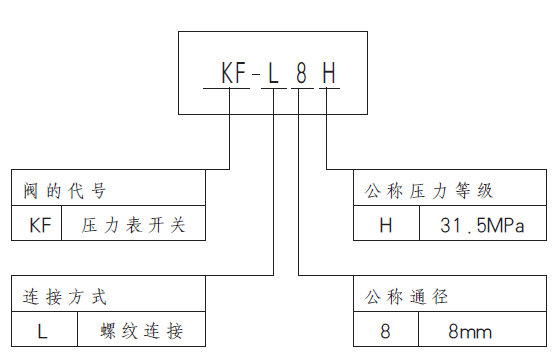

KF型压力表开关系列说明

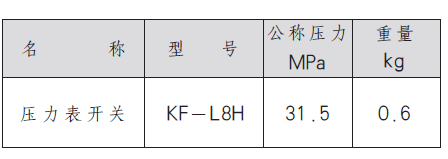

技术参数：
|
